Jaki jest współczynnik przepływu elektrycznego motyla na zaworze wyłączonym?

Jako dostawca motyla elektrycznego na zaworach, często spotykam zapytania klientów o współczynnik przepływu tych zaworów. Współczynnik przepływu, znany również jako CV, jest kluczowym parametrem, który określa zdolność zaworu do regulacji przepływu płynu. W tym poście na blogu zagłębię się w koncepcję współczynnika przepływu, jego znaczenie w kontekście motyla elektrycznego na zaworach poza zaworami oraz jego wpływ na wydajność tych zaworów w różnych aplikacjach.

Zrozumienie współczynnika przepływu (CV)

Współczynnik przepływu (CV) jest miarą pojemności przepływu zaworu. Jest to definiowane jako liczba amerykańskich galonów na minutę (GPM) wody w 60 ° F, która przepłynie przez całkowicie otwarty zawór z spadkiem ciśnienia 1 psi na zaworze. Mówiąc prosto, CV reprezentuje zdolność zaworu do przekazywania określonej objętości płynu w określonych warunkach. Wyższa wartość CV wskazuje na większą pojemność przepływu, podczas gdy niższa wartość CV oznacza, że ​​zawór ogranicza przepływ.

Wzór obliczania współczynnika przepływu jest następujący:
[Cv = \ frac {q} {\ sqrt {\ delta p}}]]
Gdzie:

• (CV) jest współczynnikiem przepływu
• (Q) to natężenie przepływu w GPM
• (\ Delta p) to spadek ciśnienia na zaworze w psi

Znaczenie współczynnika przepływu w motyle elektrycznym na zaworach poza

W przypadku motyla elektrycznego na zaworach wyłączonych współczynnik przepływu odgrywa istotną rolę w określaniu wydajności zaworu i przydatności do różnych zastosowań. Oto kilka kluczowych punktów podkreślających jego znaczenie:

1. Pojemność przepływu

Wartość CV bezpośrednio wskazuje maksymalną prędkość przepływu, którą zawór może obsłużyć. Podczas wybierania motyla elektrycznego na zaworze wyłączonym dla konkretnej aplikacji konieczne jest wybór zaworu o wartości CV, która pasuje do wymaganego natężenia przepływu. Jeśli wartość CV jest zbyt niska, zawór może nie być w stanie dostarczyć niezbędnego przepływu, co prowadzi do zmniejszonej wydajności systemu. Z drugiej strony, jeśli wartość CV jest zbyt wysoka, może powodować nadmierny przepływ i potencjalne uszkodzenie systemu.

2. spadek ciśnienia

Współczynnik przepływu jest ściśle związany z spadkiem ciśnienia na zaworze. Zawór o wyższej wartości CV będzie miał niższy spadek ciśnienia dla danego natężenia przepływu, co oznacza, że ​​wymagana jest mniej energii do przepchnięcia płynu przez zawór. Jest to szczególnie ważne w zastosowaniach, w których efektywność energetyczna jest problemem. Wybierając zawór o odpowiedniej wartości CV, możesz zminimalizować spadek ciśnienia i zmniejszyć koszty operacyjne.

3. Kompatybilność systemu

Współczynnik przepływu wpływa również na kompatybilność motyla elektrycznego na zaworze wyłączonym z resztą systemu. Ważne jest, aby wartość CV zaworu jest kompatybilna z charakterystyką przepływu systemu rur, pomp i innych komponentów. Niezgodne wartości CV mogą prowadzić do zaburzeń przepływu, wibracji i innych problemów, które mogą wpływać na ogólną wydajność i niezawodność systemu.

Czynniki wpływające na współczynnik przepływu motyla elektrycznego na zaworach poza

Kilka czynników może wpływać na współczynnik przepływu elektrycznego motyla na zawory. Zrozumienie tych czynników jest niezbędne do dokładnego wyboru i rozmiaru zaworów do określonych zastosowań. Oto niektóre z kluczowych czynników:

1. Rozmiar zaworu

Rozmiar zaworu jest jednym z głównych czynników wpływających na współczynnik przepływu. Zasadniczo większe zawory mają wyższe wartości CV, ponieważ mogą pomieścić większe natężenie przepływu. Należy jednak zauważyć, że związek między wielkością zaworu a CV nie jest liniowy. Rola odgrywają również inne czynniki, takie jak projekt zaworu i rodzaj zastosowanego dysku.

2. Projektowanie dysku

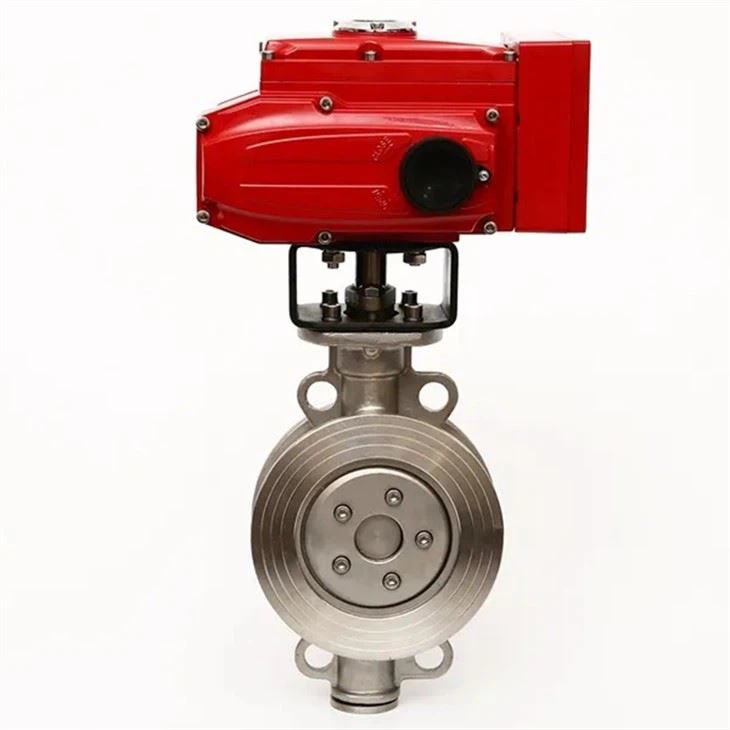

Projekt dysku zaworu może znacząco wpłynąć na współczynnik przepływu. Różne projekty dysków, takie jak koncentryczne, podwójne mimośrodowe i potrójne mimośrodowe, mają różne charakterystyki przepływu. Na przykład potrójne ekscentryczne zawory motylowe zwykle mają wyższą wartość CV w porównaniu z koncentrycznymi zaworami motylowymi ze względu na ich bardziej usprawnioną konstrukcję, co zmniejsza odporność na przepływ. Możesz dowiedzieć się więcej oElectric Triple Excentryczny motyl na zaworze pozana naszej stronie internetowej.

3. Otwarcie zaworu

Stopień otwierania zaworu wpływa również na współczynnik przepływu. W elektrycznym motyle na zaworze poza nim zawór jest w pełni otwarty lub całkowicie zamknięty. Gdy zawór jest w pełni otwarty, ma swoją maksymalną wartość CV. Gdy zawór zaczyna się zamykać, powierzchnia przepływu maleje, a wartość CV odpowiednio maleje.

4. Właściwości płynów

Właściwości transportującego płynu, takie jak lepkość, gęstość i temperatura, mogą również wpływać na współczynnik przepływu. Płyny o wyższej lepkości lub gęstości mogą wymagać zaworu o wyższej wartości CV w celu osiągnięcia tego samego natężenia przepływu. Ponadto zmiany temperatury mogą wpływać na właściwości płynu, a zatem współczynnik przepływu.

Obliczanie wymaganego współczynnika przepływu

Aby wybrać odpowiedni elektryczny motyl na zaworze wyłączonym dla określonego zastosowania, konieczne jest obliczenie wymaganego współczynnika przepływu. Poniższe kroki mogą być użyte jako ogólny przewodnik:

1. Określić natężenie przepływu

Pierwszym krokiem jest określenie wymaganego natężenia przepływu (Q) w GPM. Może to opierać się na wymaganiach procesowych, takich jak szybkość produkcji, pojemność sprzętu lub zapotrzebowanie systemu.

2. Oblicz spadek ciśnienia

Następnie oblicz spadek ciśnienia ((\ delta p)) na zaworze. Można to oszacować na podstawie układu systemu, długości i średnicy rurociągu oraz natężenia przepływu. W niektórych przypadkach może być konieczne zastosowanie bardziej wyrafinowanych metod, takich jak analiza obliczeniowej dynamiki płynów (CFD), aby dokładnie określić spadek ciśnienia.

3. Użyj wzoru współczynnika przepływu

Po uzyskaniu prędkości przepływu i wartości spadku ciśnienia możesz użyć wzoru współczynnika przepływu ((cv = \ frac {q} {\ sqrt {\ delta p}}))) do obliczenia wymaganej wartości CV.

Należy zauważyć, że obliczenia te oparte są na idealnych warunkach i mogą być wymagane, aby uwzględnić takie czynniki, jak właściwości płynu, otwieranie zaworów i dynamika systemu. W niektórych przypadkach może być wskazane skonsultowanie się z ekspertem zaworowym lub inżynierem w celu zapewnienia dokładnego rozmiaru i selekcji.

Wniosek

Współczynnik przepływu jest kluczowym parametrem w selekcji i wydajności motyla elektrycznego na zaworach wyłączonych. Zrozumienie pojęcia współczynnika przepływu, jego znaczenia i czynników, które na niego wpływają, możesz podejmować świadome decyzje przy wyborze odpowiedniego zaworu dla Twojego zastosowania. W naszej firmie oferujemy szeroki zakresElectric Butterfly na zaworachz różnymi wartościami CV, aby zaspokoić różnorodne potrzeby naszych klientów. Zapewniamy równieżPneumatyczny motyl na zaworachW przypadku zastosowań, w których preferowane jest działanie pneumatyczne.

Jeśli jesteś na rynku elektrycznego motyla na zaworach lub masz pytania dotyczące współczynnika przepływu lub wyboru zaworu, nie wahaj się z nami skontaktować. Nasz zespół ekspertów jest gotowy pomóc w znalezieniu najlepszego rozwiązania dla twoich konkretnych wymagań.
