Jakie są właściwości wibracyjne zaworu regulacyjnego pokrytego fluorem?

Zawory regulacyjne pokryte fluorem są szeroko stosowane w różnych zastosowaniach przemysłowych ze względu na ich doskonałą odporność na korozję i niezawodne działanie. Jako wiodący dostawca zaworów regulacyjnych wyłożonych fluorem mam dogłębną wiedzę na temat ich charakterystyki wibracyjnej, która jest kluczowa dla zapewnienia stabilnej pracy zaworu i całego układu technologicznego.

1. Zrozumienie podstaw zaworów regulacyjnych wyłożonych fluorem

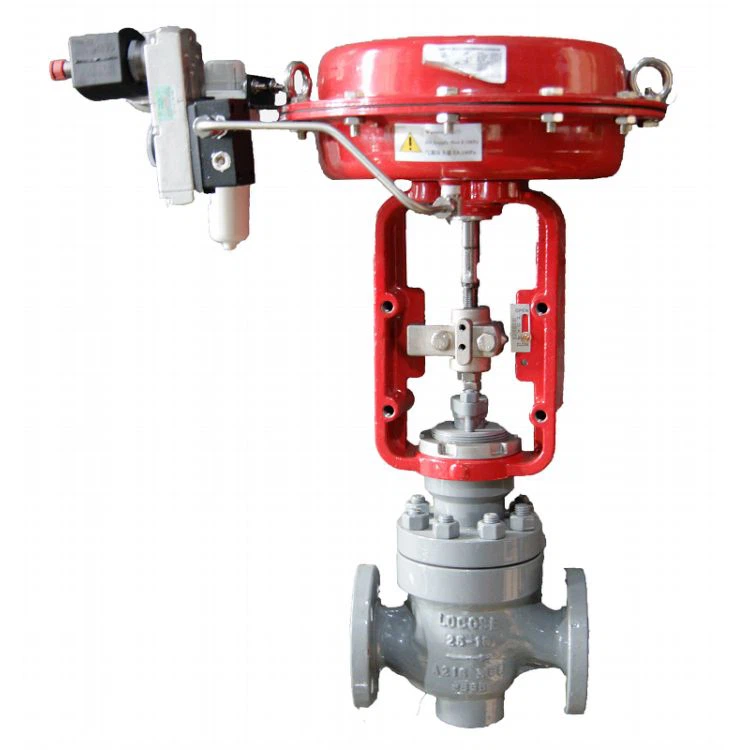

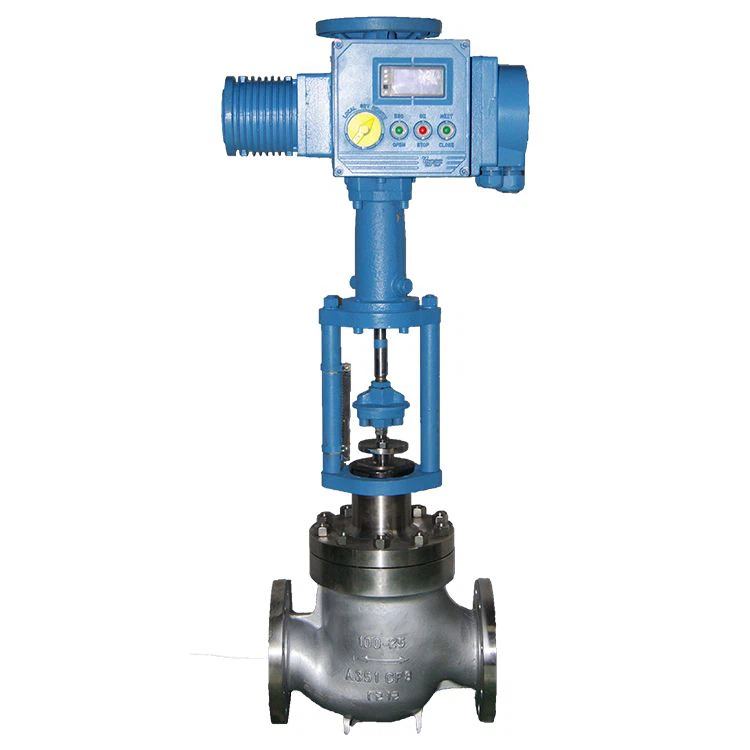

Zawory regulacyjne wyłożone fluorem są przeznaczone do obsługi cieczy korozyjnych poprzez wyłożenie wewnętrznych części zaworu materiałami fluoropolimerowymi, takimi jak PTFE (politetrafluoroetylen). Zawory te można podzielić na różne typy w zależności od sposobu ich uruchamiania, w tymElektryczny zawór sterujący wyłożony fluoremIPneumatyczny zawór sterujący wyłożony fluorem. Istnieje równieżElektryczny zawór sterujący fluorem z uszczelką mieszkową, który zapewnia lepszą skuteczność uszczelniania.

2. Źródła wibracji w zaworach regulacyjnych wyłożonych fluorem

2.1 Płyn – wibracje indukowane

Przepływ płynu przez zawór jest jednym z głównych źródeł wibracji. Kiedy płyn przepływa przez ograniczony obszar zaworu, taki jak gniazdo zaworu i grzyb, prędkość i ciśnienie płynu zmieniają się szybko. Może to prowadzić do powstawania wirów i wirów, które z kolei powodują wibracje zaworu. Na przykład w zastosowaniach wymagających dużego przepływu lub gdy płyn ma dużą prędkość, intensywność wibracji wywoływanych przez płyn może być znacząca.

Rodzaj płynu również odgrywa rolę. Lepkie płyny mogą mieć różne wzorce przepływu w porównaniu z płynami o niskiej lepkości, co powoduje inną charakterystykę wibracji. Co więcej, jeśli płyn zawiera cząstki stałe lub pęcherzyki, może to jeszcze bardziej zaostrzyć wibracje w wyniku interakcji tych wtrąceń z elementami zaworu.

2.2 Siłownik – wibracje indukowane

Siłownik zaworu sterującego odpowiada za przesuwanie grzyba zaworu w celu regulacji natężenia przepływu. W siłownikach elektrycznych praca silnika, zwłaszcza podczas rozruchu i zatrzymywania, może powodować powstawanie drgań. Elementy mechaniczne siłownika, takie jak koła zębate i łączniki, mogą również powodować wibracje wynikające z tolerancji produkcyjnych, zużycia lub niewspółosiowości.

Z drugiej strony siłowniki pneumatyczne mogą podlegać wibracjom w przypadku wahań ciśnienia powietrza zasilającego. Nagła zmiana ciśnienia powietrza może spowodować gwałtowny ruch membrany lub tłoka siłownika, co prowadzi do wibracji zaworu.

2.3 System – Wibracje indukowane

Cały system rurociągów, w którym zainstalowany jest zawór regulacyjny, może również przyczyniać się do drgań zaworu. Drgania rurociągu mogą być przenoszone na zawór, zwłaszcza jeśli rurociąg nie jest odpowiednio podparty lub jeśli w systemie występują częstotliwości rezonansowe. Na przykład, jeśli częstotliwość drgań własnych instalacji rurowej odpowiada częstotliwości wzbudzenia generowanej przez przepływ płynu lub siłownik, może wystąpić rezonans, powodujący wibracje o dużej amplitudzie.

3. Wpływ wibracji na zawory regulacyjne wyłożone fluorem

3.1 Uszkodzenia strukturalne

Ciągłe wibracje mogą powodować zmęczenie elementów zaworu. Wyściółka fluorowa, która jest stosunkowo miękka w porównaniu z metalowym korpusem zaworu, może być bardziej podatna na uszkodzenia. Wibracje mogą prowadzić do odwarstwienia się wykładziny fluorowej od korpusu zaworu, zmniejszając odporność zaworu na korozję i potencjalnie powodując wyciek płynu.

Uszkodzone mogą być również mechaniczne części zaworu, takie jak trzpień i gniazdo zaworu. Z biegiem czasu mogą pojawić się pęknięcia zmęczeniowe, które ostatecznie mogą doprowadzić do awarii zaworu.

3.2 Pogorszenie wydajności

Wibracje mogą wpływać na dokładność regulacji przepływu zaworu. Może to spowodować nieznaczne przesunięcie grzyba zaworu z pozycji, co skutkuje niedokładnymi natężeniami przepływu. Może to mieć znaczący wpływ na system sterowania procesem, szczególnie w zastosowaniach, w których wymagana jest precyzyjna kontrola przepływu, np. w procesach chemicznych lub produkcji farmaceutycznej.

Ponadto wibracje mogą zwiększać zużycie elementów zaworu, skracając jego żywotność i zwiększając wymagania konserwacyjne.

4. Pomiar i analiza charakterystyk drgań

4.1 Czujniki wibracji

Aby zmierzyć drgania zaworów regulacyjnych wyłożonych fluorem, na korpusie zaworu lub siłowniku można zainstalować czujniki drgań. Czujniki te mogą wykrywać amplitudę, częstotliwość i kierunek wibracji. Do powszechnie stosowanych czujników drgań należą akcelerometry, które mierzą przyspieszenie drgań.

Zbierając dane dotyczące drgań w czasie, można przeanalizować charakterystykę drgań zaworu. Dane te można wykorzystać do identyfikacji źródeł wibracji i określenia, czy poziomy wibracji mieszczą się w dopuszczalnych granicach.

4.2 Analiza częstotliwości

Analiza częstotliwości jest ważnym narzędziem pozwalającym zrozumieć charakterystykę drgań zaworu. Przeprowadzając analizę częstotliwości danych dotyczących drgań, można zidentyfikować dominujące częstotliwości drgań. Te dominujące częstotliwości mogą dostarczyć wskazówek na temat źródeł wibracji. Na przykład, jeśli określona częstotliwość odpowiada częstotliwości obrotowej silnika elektrycznego w siłowniku elektrycznym, oznacza to, że prawdopodobnie źródłem wibracji jest siłownik.

5. Ograniczanie wibracji w zaworach regulacyjnych wyłożonych fluorem

5.1 Optymalizacja projektu

Na etapie projektowania zawór można zoptymalizować w celu zmniejszenia wibracji. Na przykład kształt gniazda zaworu i grzyba można zaprojektować tak, aby zminimalizować powstawanie wirów i wirów. Opływowa konstrukcja może pomóc w wygładzeniu przepływu płynu przez zawór, redukując wibracje wywołane płynem.

Siłownik można również zaprojektować tak, aby działał płynniej. W przypadku siłowników elektrycznych można zastosować zaawansowane algorytmy sterowania w celu zmniejszenia wibracji podczas uruchamiania i zatrzymywania. Siłowniki pneumatyczne mogą być wyposażone w regulatory ciśnienia, zapewniające stabilne zasilanie ciśnieniem powietrza.

5.2 Projekt systemu rurociągów

Właściwy projekt systemu rurociągów jest niezbędny do ograniczenia wibracji zaworu. Rury powinny być odpowiednio podparte, aby zapobiec nadmiernym ruchom i wibracjom. W systemie rurociągów można zainstalować złącza dylatacyjne, które pochłaniają drgania oraz kompensują rozszerzanie i kurczenie się cieplne.

Ponadto należy zaprojektować układ rurociągów tak, aby uniknąć ostrych zakrętów i nagłych zmian średnicy, które mogą powodować turbulencje płynu i zwiększać wibracje.

5.3 Konserwacja i monitorowanie

Regularna konserwacja zaworu sterującego pokrytego fluorem ma kluczowe znaczenie dla zapobiegania problemom związanym z wibracjami. Obejmuje to sprawdzenie współosiowości elementów zaworu, nasmarowanie ruchomych części i sprawdzenie wykładziny fluorowej pod kątem uszkodzeń.

Ciągłe monitorowanie wibracji zaworu może również pomóc we wczesnym wykryciu potencjalnych problemów. Konfigurując alarmy wibracyjne, operatorzy mogą być powiadamiani, gdy poziom wibracji przekracza dopuszczalne limity, co pozwala na terminową konserwację i naprawy.

6. Wniosek

Zrozumienie charakterystyki wibracji zaworów regulacyjnych wyłożonych fluorem jest niezbędne dla zapewnienia ich niezawodnego działania i długoterminowej wydajności. Jako dostawca zaworów regulacyjnych wyłożonych fluorem jesteśmy zobowiązani do dostarczania produktów wysokiej jakości o zoptymalizowanych właściwościach wibracyjnych. Nasz zespół ekspertów może pomóc w wyborze odpowiedniego zaworu do Twojego zastosowania i zapewnić rozwiązania łagodzące wibracje.
