Jakie są powszechne niepowodzenia zaworów sterujących kulą?

Zawory sterujące kulki są kluczowymi składnikami w różnych zastosowaniach przemysłowych, regulując przepływ cieczy, gazów i zawiesin. Jako wiodący dostawca zaworu sterującego kulą rozumiemy znaczenie tych zaworów i wyzwań, z którymi mogą się stawić czoła użytkownicy. W tym poście na blogu zbadamy wspólne niepowodzenia zaworów kontroli kulki, ich przyczyn i potencjalnych rozwiązań.

1. Wyciek

Wyciek jest jedną z najczęstszych awarii zaworów sterujących kulą. Może wystąpić w różnych lokalizacjach, w tym w korpusie zaworu, łodydze i siedzeniu.

• Wyciek ciała zaworu
  Korpus zaworu może rozwijać pęknięcia lub porowatość z powodu takich czynników, jak niewłaściwe odlew, nadmierne ciśnienie lub korozja. Pęknięcia mogą być spowodowane naprężeniem termicznym podczas procesu produkcyjnego lub uderzeniem mechanicznym podczas instalacji lub pracy. Z drugiej strony porowatość jest wynikiem słabej jakości odlewania, w której w materiale ciała zaworu występują małe otwory. Wady te mogą prowadzić do zewnętrznego wycieku kontrolowanego płynu.
• Wyciek łodygi
  Wyciek STEM zwykle występuje w obszarze pakowania. Pakowanie zostało zaprojektowane w celu zapobiegania ucieczce płynu wzdłuż łodygi. Z czasem pakowanie może zużywać, zostać uszkodzone lub stracić swoją elastyczność z powodu takich czynników, jak wysoka temperatura, ciśnienie lub ekspozycja chemiczna. Może to pozwolić płynowi wyciekać obok pakowania i z zaworu.
• Wyciek siedzenia
  Wyciek siedzenia jest problemem krytycznym, ponieważ może wpływać na zdolność zaworu do dokładnego kontrolowania przepływu. Może to być spowodowane kilkoma czynnikami, w tym zużycie materiału siedzenia, obecność obcych cząstek między piłką a siedziskiem lub niewspółosekcją piłki i siedzenia. Zużycie mogą wystąpić z powodu ciągłego tarcia między piłką a siedziskiem podczas pracy zaworu. Obce cząsteczki mogą zostać uwięzione między powierzchniami uszczelnienia, zapobiegając właściwej pieczęci. Niewspółosiowość może być wynikiem niewłaściwego instalacji lub uszkodzenia mechanicznego zaworu.

Rozwiązania:

• W przypadku wycieku ciała zaworu, jeśli pęknięcie jest niewielkie, może być możliwe naprawę za pomocą spawania lub uszczelniaczy na bazie epoksydowej. Jednak w przypadku poważnego uszkodzenia korpus zaworu może wymagać wymiany.
• Aby zająć się wyciekiem STEM, pakowanie można zastąpić nowym, który jest odpowiedni dla warunków pracy. Ponadto należy zastosować odpowiednie procedury instalacji i konserwacji pakowania, aby zapewnić ciasne uszczelnienie.
• Wyciek siedzenia można zmniejszyć poprzez czyszczenie powierzchni uszczelnienia w celu usunięcia wszelkich obce cząstek. Jeśli siedzisko jest noszone, może być konieczne odrodzone lub wymienione. Właściwe wyrównanie podczas instalacji ma również kluczowe znaczenie dla zapobiegania wyciekom siedzenia.

2. Niepowodzenie siłownika

Siłownik jest odpowiedzialny za obsługę zaworu sterującego kulą, a jego awaria może sprawić, że zawór jest nie dooperacyjny.

• Awaria mechaniczna
  Mechaniczne elementy siłownika, takie jak przekładnie, wały i powiązania, mogą zużywać lub pękać z powodu nadmiernego stresu, niewłaściwego smarowania lub zmęczenia. Na przykład biegi mogą rozebrać zęby, jeśli są przeciążone lub jeśli w pociągu przekładni występuje niewspółosiowość. Wały mogą pękać w warunkach wysokiego momentu obrotowego.
• Awaria elektryczna
  W siłownikach elektrycznych komponenty elektryczne, takie jak silniki, elektromagnety i obwody kontrolne, mogą działać nieprawidłowo. Awarie motoryczne mogą być spowodowane przegrzaniem, zwarciami lub zużytymi uzwojeniami. Niepowodzenia elektromagnesu mogą wystąpić z powodu wypalenia cewki lub niewłaściwego zasilania napięcia. Nieprawidłowe funkcje obwodu kontrolnego mogą prowadzić do nieprawidłowego działania siłownika lub całkowitej utraty kontroli.
• Niepowodzenie pneumatyczne
  Siłowniki pneumatyczne polegają na działaniu sprężonego powietrza. Problemy takie jak wycieki powietrza w siłowniku lub w systemie zasilania powietrza, zatkane filtry powietrza lub nieprawidłowe funkcjonowanie zaworów powietrza mogą uniemożliwić prawidłowe funkcjonowanie siłownika. Wycieki powietrza mogą zmniejszyć dostępne ciśnienie powietrza, a zatkane filtry mogą ograniczyć przepływ powietrza, z których oba mogą wpływać na wydajność siłownika.

Rozwiązania:

• W przypadku awarii mechanicznych zużyte lub uszkodzone komponenty należy wymienić. Regularna konserwacja, w tym kontrole smarowania i wyrównania, może pomóc w zapobieganiu awarii mechaniczne.
• Niepowodzenia elektryczne często wymagają rozwiązywania problemów w celu zidentyfikowania wadliwego komponentu. Może to obejmować testowanie silników, elektromagnesów i obwodów kontrolnych za pomocą odpowiedniego urządzeń do testowania elektrycznego. Po zidentyfikowaniu wadliwego komponentu można go wymienić.
• Pneumatyczne awarie można rozwiązać, naprawując wycieki powietrza, czyszcząc lub zastępując zatkane filtry powietrza oraz zapewnienie właściwego działania zaworów powietrza. Regularna kontrola układu pneumatycznego może pomóc w wykrywaniu i zapobieganiu tym problemom.

3. Kawitacja

Kawitacja jest zjawiskiem, które występuje, gdy ciśnienie cieczy spada poniżej ciśnienia pary, powodując tworzenie pęcherzyków pary. Te pęcherzyki zapadają się następnie, gdy przechodzą do obszaru o wyższym ciśnieniu, generując wysokoenergetyczne fale uderzeniowe, które mogą uszkodzić składniki zaworu.

• Przyczyny kawitacji
  Kawitacja może wystąpić w zaworach kontrolnych kulki, gdy występuje duży spadek ciśnienia na zaworze. Może się to zdarzyć, gdy zawór zostanie dławiony do małego otworu, powodując znaczne wzrost prędkości płynu. Wysoka prędkość płynu może prowadzić do spadku ciśnienia, co powoduje kawitację.
• Efekty kawitacji
  Kawitacja może powodować erozję elementów zaworu, zwłaszcza piłki i siedzenia. Wysokoenergetyczne fale uderzeniowe generowane przez zapadające się pęcherzyki mogą usuwać materiał z powierzchni, prowadząc do wżerowania, blizn, a ostatecznie utraty wydajności zastawki. Kawitacja może również powodować hałas i wibracje, które mogą dodatkowo uszkodzić zawór i otaczający system rurociągów.

Rozwiązania:

• Aby zapobiec kawitacji, zawór należy wybrać i odpowiednio rozmiar do wniosku. Może być wymagany zawór o większej pojemności przepływu w celu zmniejszenia spadku ciśnienia przez zawór. Dodatkowo, stosowanie wykończenia antyokawetowego, takie jak wieloetapowe płytki kryzy, może pomóc rozproszyć energię i zmniejszyć prawdopodobieństwo kawitacji.

4. Zagłuszanie

Zagłuszanie to kolejny powszechny problem w zaworach sterujących kulą, który może zapobiec prawidłowym otwarciu lub zamykaniu zaworu.

• Obce cząstki
  Obce cząsteczki, takie jak brud, piasek lub gruz, mogą wejść do zaworu i uwięzić między piłką a siedzeniem lub w mechanizmie siłownika. Może to uniemożliwić swobodne obracanie się kuli, powodując, że zawór się zaczepił.
• Korozja i depozyty
  Korozja i depozyty mogą gromadzić się na składnikach zaworów w czasie, szczególnie w zastosowaniach, w których płyn zawiera substancje korozyjne lub substancje stałe. Depozyty te mogą ograniczyć ruch piłki i siłownika, co prowadzi do zagłuszania.
• Mechaniczne niewspółosiowość
  Niewłaściwa instalacja lub uszkodzenie mechaniczne mogą powodować niewspółosiowość komponentów zaworu, takich jak piłka, łodyga lub siłownik. Ta niewspółosiowość może uniemożliwić płynne działanie zaworu i może powodować zagłuszanie.

Rozwiązania:

• Aby zapobiec zagłuszaniu z powodu cząstek obcych, należy zainstalować odpowiednie systemy filtracyjne w górę zaworu, aby usunąć wszelkie zanieczyszczenia z płynu. Regularna kontrola i czyszczenie zaworu może również pomóc usunąć wszystkie uwięzione cząstki.
• Korozja i depozyty można rozwiązać, stosując materiały odporne na korozję dla komponentów zaworu oraz wdrażając regularny harmonogram konserwacji w celu czyszczenia i usuwania depozytów.
• Podczas instalacji należy poprawić mechaniczną niewspółosiowość. Jeżeli niewspółosiowość nastąpi podczas operacji, zawór może wymagać demontażu i wyrównania.

5. Słaba kontrola przepływu

Zawory sterujące kulą są zaprojektowane w celu zapewnienia dokładnej kontroli przepływu, ale kilka czynników może wpływać na ich wydajność w tym zakresie.

• Nieprawidłowe rozmiar zaworu
  Jeśli zawór jest zbyt duży lub zbyt mały dla aplikacji, może nie być w stanie zapewnić wymaganej kontroli przepływu. Zbyt duży zawór może nie być w stanie dokładnie dławić przepływu, podczas gdy zbyt mały zawór może powodować nadmierny spadek ciśnienia i zmniejszoną pojemność przepływu.
• Zużyte lub uszkodzone komponenty
  Zużycie elementów zaworu, takich jak piłka i siedzenie, mogą wpływać na charakterystykę przepływu zaworu. Zużyta kula lub siedzenie może nie zapewniać ciasnego uszczelnienia, co prowadzi do wycieku i niedokładnej kontroli przepływu.
• Niewłaściwa kalibracja siłownika
  Siłownik musi zostać poprawnie skalibrowany, aby zapewnić, że zawór otwiera się i zamyka do pożądanej pozycji. Jeśli siłownik nie jest prawidłowo skalibrowany, zawór nie może działać zgodnie z przeznaczeniem, co powoduje słabą kontrolę przepływu.

Rozwiązania:

• Właściwe rozmiar zaworu jest niezbędne do dokładnej kontroli przepływu. Zawór należy wybrać na podstawie określonych wymagań dotyczących aplikacji, w tym natężenie przepływu, ciśnienia i temperatury.
• Zużyte lub uszkodzone komponenty należy wymienić w celu przywrócenia wydajności zaworu. Regularna kontrola i konserwacja może pomóc w wykrywaniu i zarejestrowaniu się zużycia komponentów, zanim wpłynie na kontrolę przepływu.
• Kalibracja siłownika powinna być wykonywana regularnie, aby zapewnić dokładne działanie zaworów. Może to obejmować dostosowanie pozycjonatora siłownika lub ustawienia kontroli.

Nasza oferta produktów

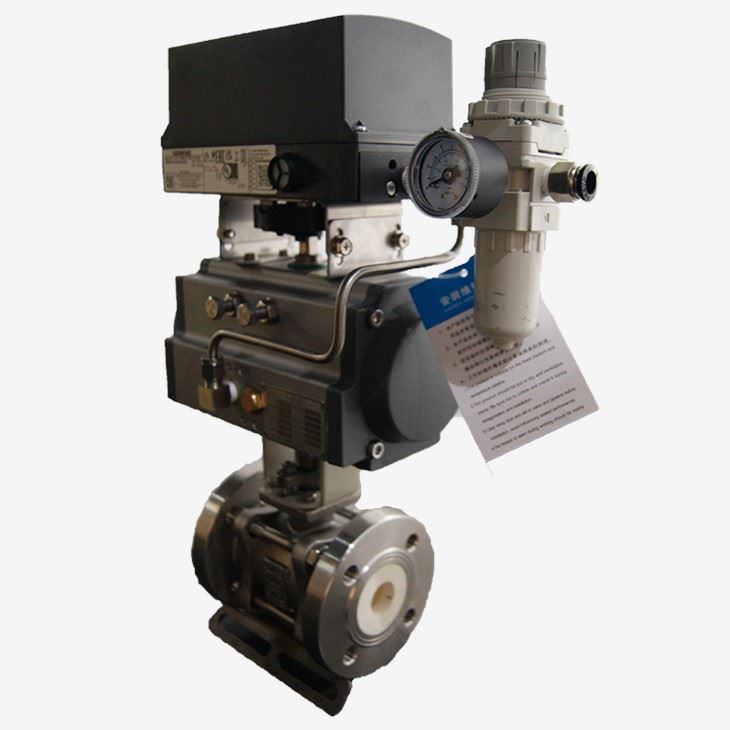

Jako wiodący dostawca zaworu sterującego kulą oferujemy szeroką gamę wysokiej jakości zaworów kontroli piłki, aby zaspokoić różnorodne potrzeby naszych klientów. Nasze produkty obejmująPneumatyczny zawór sterujący kulą wyłożony fluoramiWElektryczny ekscentryczny zawór obrotowy, IElektryczny zawór sterujący kulą. Zawory te zostały zaprojektowane w celu zapewnienia niezawodnej wydajności, dokładnej kontroli przepływu i długiej żywotności usług.

Jeśli masz jakieś problemy z zaworami sterowania piłką lub szukasz niezawodnego dostawcy zaworów, zapraszamy do skontaktowania się z nami w celu konsultacji. Nasz zespół ekspertów może pomóc Ci wybrać odpowiedni zawór do aplikacji i zapewnić niezbędne usługi wsparcia i konserwacji.

Odniesienia

• „Valve Handbook” Cameron International Corporation
• „Inżynieria zaworu sterującego” autorstwa WW Liptak
