Jak przetestować wydajność kriogenicznego zaworu sterującego?

Hej! Jako dostawca kriogenicznych zaworów kontrolnych mam mnóstwo doświadczenia w testowaniu ich wydajności. Kryogeniczne zawory kontrolne są bardzo ważne w branżach takich jak skroplony gaz ziemny (LNG), lotniska i badania naukowe. Muszą działać bezbłędnie w bardzo niskich temperaturach i dlatego kluczowe jest właściwe testowanie.

Po pierwsze, porozmawiajmy o podstawowych rodzajach kriogenicznych zaworów kontrolnych, które oferujemy. MamyPneumatyczne ultra nisko temperaturowe zawór sterujący, TheElektryczny zawór sterujący kriogenicznyiPneumatyczny kriogeniczny zawór sterujący. Każdy typ ma swoje unikalne funkcje i aplikacje, ale wszystkie muszą przejść rygorystyczne testy wydajności.

Kontrola wzrokowa

Zanim jeszcze zaczniemy faktyczne testy wydajności, przeprowadzamy dokładną kontrolę wizualną. Może to zabrzmieć prosto, ale jest to naprawdę ważny pierwszy krok. Sprawdzamy wszelkie widoczne uszkodzenia, takie jak pęknięcia, wgniecenia lub zadrapania na korpusie zaworu, łodydze i innych elementach. Niewielkie pęknięcie może prowadzić do dużych problemów w zastosowaniach kriogenicznych, ponieważ ekstremalne zimno może powodować rozszerzenie i ostatecznie doprowadzić do awarii zaworu.

Upewniamy się również, że wszystkie części są odpowiednio zmontowane. Luźne połączenia lub niewłaściwe komponenty mogą wpływać na wydajność zaworu. Na przykład, jeśli siłownik nie jest odpowiednio przymocowany do korpusu zaworu, może nie być w stanie dokładnie otworzyć lub zamknąć zawór.

Testowanie szczelności

Testowanie szczelności jest jednym z najbardziej krytycznych testów wydajności dla kriogenicznych zaworów kontrolnych. Nawet niewielki wyciek może być ogromnym problemem w systemach kriogenicznych, ponieważ może prowadzić do utraty energii, zanieczyszczenia produktu i zagrożeń bezpieczeństwa.

Zwykle używamy dwóch głównych metod testowania szczelności: test bąbelkowy i test spektrometrii masowej helu.

Test bąbelkowy jest prostym i opłacalnym sposobem wykrywania dużych wycieków. Zanurzamy zawór w cieczy, zwykle wodzie, a następnie wywieramy ciśnienie do zaworu. Jeśli wystąpią jakieś wycieki, w punktach wycieków powstają bąbelki. Ten test jest świetny do szybkiego identyfikacji głównych wycieków, ale może nie być wystarczająco wrażliwy, aby wykryć bardzo małe wycieki.

Z drugiej strony test spektrometrii masowej helu jest znacznie bardziej wrażliwy. Umieszczamy zawór w zamkniętej komorze, a następnie wprowadzamy gaz helowy do zaworu. Hel jest bardzo małą cząsteczką, dzięki czemu może łatwo przejść nawet przez najmniejsze wycieki. Spektrometr masowy służy do wykrycia obecności helu poza zaworem. Jeśli hel zostanie wykryty, oznacza to, że istnieje wyciek i możemy zmierzyć wielkość wycieku w oparciu o ilość wykrytego helu.

Testowanie pojemności przepływu

Pojemność przepływu kriogenicznego zaworu sterującego jest kolejnym ważnym parametrem wydajności. Określa, ile płynu zawór może pozwolić na przejście przez dane ciśnienie i temperaturę.

Aby przetestować pojemność przepływu, używamy platformy testowej przepływu. Podłączamy zawór z platformą, a następnie mijamy płyn, zwykle azot lub inny gaz obojętny, przez zawór przy znanym ciśnieniu i temperaturze. Mierzymy natężenie przepływu płynu za pomocą przepływu.

Porównujemy zmierzone natężenie przepływu z mocą znamionową przepływu zaworu. Jeśli zmierzone natężenie przepływu jest znacznie niższe niż pojemność znamionowa, może to oznaczać, że istnieje blokada zaworu lub problem z wewnętrzną konstrukcją zaworu.

Testy cykliczne temperatury

Kryogeniczne zawory kontrolne muszą być w stanie wytrzymać powtarzające się zmiany temperatury z normalnej temperatury pokojowej do wyjątkowo zimnych temperatur kriogenicznych. Testy cykliczne temperatury pomagają nam zapewnić, że zawór może dobrze działać w tych warunkach.

Używamy komory temperaturowej, aby poddać zawór szeregowi cykli temperaturowych. Zaczynamy od podgrzania zaworu do pewnej wysokiej temperatury, zwykle wokół temperatury pokojowej, a następnie szybkiego chłodzenia do temperatury kriogenicznej, takiej jak - 196 ° C dla zastosowania ciekłego azotu. Powtarzamy ten cykl kilka razy.

Podczas jazdy na rowerze monitorujemy wydajność zaworu, w tym jego zdolność do otwierania i zamykania, jego pojemność przepływu oraz szybkość wycieku. Wszelkie zmiany tych parametrów mogą wskazywać, że zawór nie jest odpowiedni do zastosowań kriogenicznych.

Testowanie wydajności siłownika

Siłownik jest ważną częścią kriogenicznego zaworu sterującego, ponieważ jest odpowiedzialny za otwarcie i zamykanie zaworu. Musimy upewnić się, że siłownik może poprawnie działać w temperaturach kriogenicznych.

Testujemy wydajność siłownika, mierząc czas reakcji, moment obrotowy i siłę. Używamy specjalistycznego sprzętu, aby zastosować ładunek do siłownika, a następnie mierzyć, jak szybko może przenieść łodygę zaworu do pożądanej pozycji.

Sprawdzamy również zdolność siłownika do trzymania zaworu w określonej pozycji. W zastosowaniach kriogenicznych ważne jest, aby zawór pozostał w prawidłowej pozycji, aby utrzymać prawidłowy natężenie przepływu i ciśnienie w układzie.

Testy kompatybilności materiału

Materiały stosowane w kriogenicznych zaworach kontrolnych muszą być kompatybilne z płynami kriogenicznymi, które będą obsługiwać. Różne materiały mogą zachowywać się inaczej w niskich temperaturach, a niektóre materiały mogą stać się kruche lub stracić siłę.

Przeprowadzamy testy kompatybilności materiałów, odsłaniając próbki materiałów zaworów na płyn kriogeniczny przez pewien czas. Następnie analizujemy próbki pod kątem dowolnych oznak korozji, pękania lub innych form uszkodzeń.

Jeśli materiały nie są kompatybilne z płynem kriogenicznym, może to prowadzić do awarii zastawki i potencjalnych problemów bezpieczeństwa. Tak więc testy jest bardzo ważne, aby zapewnić długą niezawodność zaworu.

Dokumentacja i raportowanie

Po zakończeniu wszystkich testów wydajności dokumentujemy wyniki w szczegółowym raporcie. Raport zawiera informacje o zastosowanych metodach testowych, wynikach testu oraz wszelkich obserwacjach lub zaleceń.

Ta dokumentacja jest ważna z kilku powodów. Po pierwsze, zapewnia zapis wydajności zaworu, który może być używany do celów kontroli jakości. Po drugie, nasi klienci mogą być wykorzystywane do sprawdzenia, czy zawór spełnia ich wymagania.

Jeśli jesteś na rynku zaworu sterowania kriogenicznego, chcesz upewnić się, że dostajesz wysokiej jakości produkt, który został dokładnie przetestowany. Jesteśmy przekonani do wykonania naszych zaworów i zawsze chętnie przedstawimy raporty z testów, aby utworzyć nasze roszczenia.

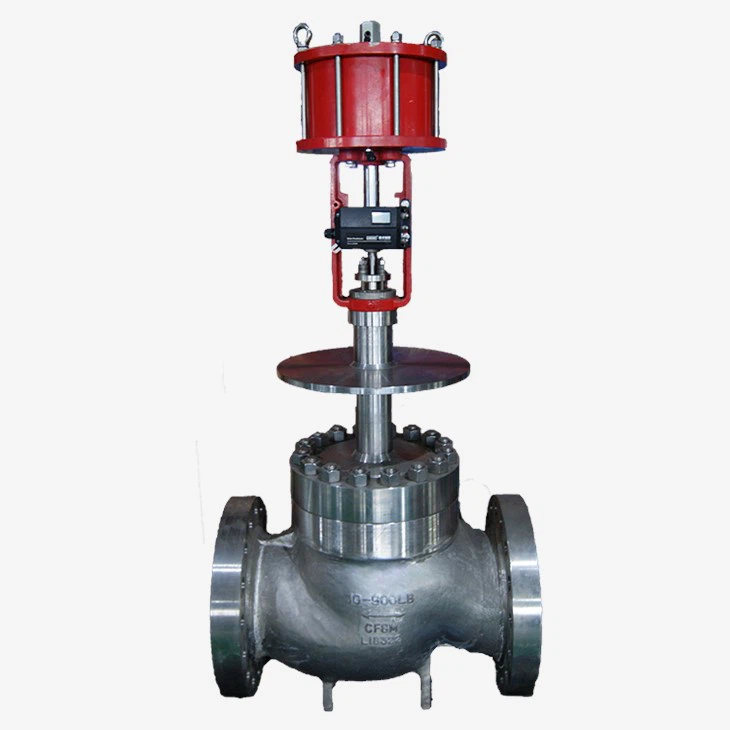

Jeśli chcesz dowiedzieć się więcej o naszych kriogenicznych zaworach kontrolnych lub chcesz omówić swoje konkretne wymagania, skontaktuj się z nami. Możemy pomóc Ci wybrać odpowiedni zawór dla Twojej aplikacji i odpowiedzieć na wszelkie pytania. Czy potrzebujeszPneumatyczne ultra nisko temperaturowe zawór sterujący, jakiśElektryczny zawór sterujący kriogenicznylubPneumatyczny kriogeniczny zawór sterujący, Mamy cię.

Odniesienia

• „Technologia zastawek kriogenicznych” różnych ekspertów branżowych
• Standardy ASME związane z testowaniem sprzętu kriogenicznego
• Podręczniki producenta dla kriogenicznych elementów zaworu sterującego
