Jak sprawdzić integralność korpusu zaworu pneumatycznego zaworu kulowego trzech - drogi?

Jako zaufany dostawca pneumatycznych trzyprolegalnych zaworów kulowych, zapewnienie integralności korpusu zaworu ma ogromne znaczenie. Zawór z upośledzonym ciałem może prowadzić do wycieków, zmniejszenia wydajności, a nawet zagrożeń bezpieczeństwa w różnych zastosowaniach przemysłowych. W tym poście na blogu podzielę się niektórymi skutecznymi metodami sprawdzania integralności zaworu pneumatycznego zaworu kulowego.

Kontrola wzrokowa

Pierwszym krokiem do sprawdzania integralności korpusu zaworu jest dokładna kontrola wizualna. Może to ujawnić oczywiste oznaki uszkodzeń, takich jak pęknięcia, wgniecenia lub korozja.

• Powierzchnia zewnętrzna: Ostrożnie zbadaj całą zewnętrzną powierzchnię korpusu zaworu. Poszukaj widocznych pęknięć, które często mogą pojawiać się jako drobne linie na metalowej powierzchni. Pęknięcia mogą być spowodowane nadmiernym ciśnieniem, niewłaściwą instalacją lub zmęczeniem materiału w czasie. Wgłębienia mogą być również problemem, ponieważ mogą wpływać na integralność strukturalną zastawki i potencjalnie powodować wycieki. Korozja jest kolejnym powszechnym problemem, szczególnie w środowiskach o wysokiej wilgotności lub narażeniu na substancje żrące. Jeśli jest obecna korozja, należy ją ocenić w celu ustalenia zakresu uszkodzenia. Na przykład rdza powierzchniowa może być łatwa do uleczenia, podczas gdy głęboka korozja siedząca może wymagać bardziej obszernych napraw, a nawet wymiany zaworu.
• Obszary montażowe: Sprawdź obszary, w których zawór jest zamontowany. Upewnij się, że nie ma oznak stresu lub uszkodzeń wokół otworów montażowych. Luźne lub uszkodzone montaż może powodować niewspółosiowość zaworu, co może prowadzić do niewłaściwego uszczelnienia i przedwczesnego zużycia.

Testowanie ciśnienia

Testowanie ciśnienia jest kluczową metodą weryfikacji integralności korpusu zaworu. Pomaga wykryć wszelkie wycieki wewnętrzne, które mogą nie być widoczne podczas kontroli wizualnej.

• Testy hydrostatyczne: W testach hydrostatycznych zawór jest wypełniony cieczą, zwykle wodą, a następnie pod ciśnieniem do określonego poziomu. Ciśnienie jest utrzymywane przez określony okres, zwykle około 10–30 minut, w zależności od specyfikacji zaworu. W tym czasie korpus zaworu jest starannie sprawdzany pod kątem jakichkolwiek oznak wycieku. Wycieki mogą manifestować się jako krople wody lub strumienie na zewnętrznej powierzchni zaworu. W przypadku wykrycia wycieku zaworu należy zdemontować w celu zidentyfikowania źródła problemu, które może być pęknięciem w ciele, wadliwym uszczelnieniem lub niewłaściwym zespołem.
• Testy pneumatyczne: Testy pneumatyczne wykorzystują sprężone powietrze lub gaz zamiast cieczy. Ta metoda jest często preferowana, gdy zawór będzie stosowany w systemie opartym na gazie. Podobnie jak w testach hydrostatycznych zawór jest pod ciśnieniem do określonego poziomu i monitorowany pod kątem wycieków. Jedną z zalet testowania pneumatycznego jest to, że może on łatwiej wykrywać mniejsze wycieki niż testy hydrostatyczne. Wymaga to jednak bardziej starannego obsługi, ponieważ gaz może uniknąć szybszej ucieczki niż ciek, istnieje ryzyko nagłego uwalniania ciśnienia, jeśli zawór się nie powiedzie.

Testy ultradźwiękowe

Testy ultradźwiękowe są nie destrukcyjną metodą testowania, którą można zastosować do wykrywania wewnętrznych wad w korpusie zaworu.

• Jak to działa: Fale ultradźwiękowe są wysyłane przez korpus zaworu za pomocą przetwornika. Fale te przemieszczają się przez materiał i są odbijane, gdy napotykają wadę, taką jak pęknięcie lub pustka. Fale odbijane są następnie analizowane przez detektor, który może określić położenie i rozmiar wady. Testy ultradźwiękowe są szczególnie przydatne do wykrywania ukrytych wad, które nie są widoczne na powierzchni.
• Zalety: Ta metoda jest szybka, nie inwazyjna i może dostarczyć szczegółowych informacji o wewnętrznej strukturze korpusu zaworu. Może być stosowany na zaworach o różnych rozmiarach i materiałach, co czyni go wszechstronnym narzędziem do kontroli integralności. Wymaga to jednak przeszkolonego personelu do dokładnego obsługi sprzętu i dokładnego interpretacji wyników.

Testy penetracyjne barwnika

Testowanie penetrujące barwniki to kolejna nie destrukcyjna metoda testowania, którą można zastosować do wykrywania wad otwierających powierzchnię w korpusie zaworu.

• Procedura: Po pierwsze, na powierzchnię korpusu zaworu nakłada się barwnik penetrujący. Barwnik może przenikać do dowolnej powierzchni - otwierającej wady przez określony okres, zwykle około 10–30 minut. Następnie nadmiar barwnika jest usuwany i stosuje się programista. Deweloper wyciąga barwnik z wad, dzięki czemu są widoczne jako jasne linie lub plamy na tle korpusu zaworu.
• Ograniczenia: Podczas gdy testy penetracyjne barwnika są skuteczne w wykrywaniu wad powierzchniowych - otwierających wady, nie może wykryć wewnętrznych wad, które nie docierają do powierzchni. Jest to również stosunkowo czas - proces zużycia i wymaga starannego czyszczenia powierzchni zaworu przed i po testowaniu, aby zapewnić dokładne wyniki.

Obecne testy wirowe

Testy prądu wirowego jest nie destrukcyjną metodą testowania, którą można zastosować do wykrywania powierzchni i wad powierzchniowych w materiałach przewodzących, takich jak metal stosowany w korpusach zaworów.

• Zasada: Prąd naprzemienny przechodzi przez cewkę, która tworzy naprzemienne pole magnetyczne. Gdy cewka jest umieszczona w pobliżu korpusu zaworu, pole magnetyczne indukuje prądy wirowe w materiale przewodzącym. Wszelkie wady materiału zakłócą przepływ tych prądów wirowych, które można wykryć przez zmiany właściwości elektrycznych cewki.
• Zastosowania: Testy prądu wirowego jest przydatne do wykrywania pęknięć, korozji i innych wad na powierzchni i bliskich obszarach powierzchni korpusu zaworu. Jest to szybka i wydajna metoda, ale dotyczy głównie materiałów przewodzących i może wymagać kalibracji dla różnych materiałów zaworów i geometrii.

Znaczenie regularnych kontroli

Regularne sprawdzanie integralności korpusu zaworu jest niezbędne do utrzymania wydajności i bezpieczeństwa pneumatycznego zaworu kulowego.

• Konserwacja zapobiegawcza: Przeprowadzając regularne inspekcje i testy, potencjalne problemy można zidentyfikować i rozwiązać, zanim doprowadzą one do poważnych awarii. Może to zaoszczędzić czas i pieniądze na dłuższą metę, zmniejszając potrzebę napraw awaryjnych i minimalizując przestoje.
• Zgodność: W wielu branżach istnieją ścisłe przepisy dotyczące bezpieczeństwa i wydajności zaworów. Regularne kontrole uczciwości zapewniają, że zawory są zgodne z niniejszymi przepisami, unikając potencjalnych problemów prawnych i grzywien.

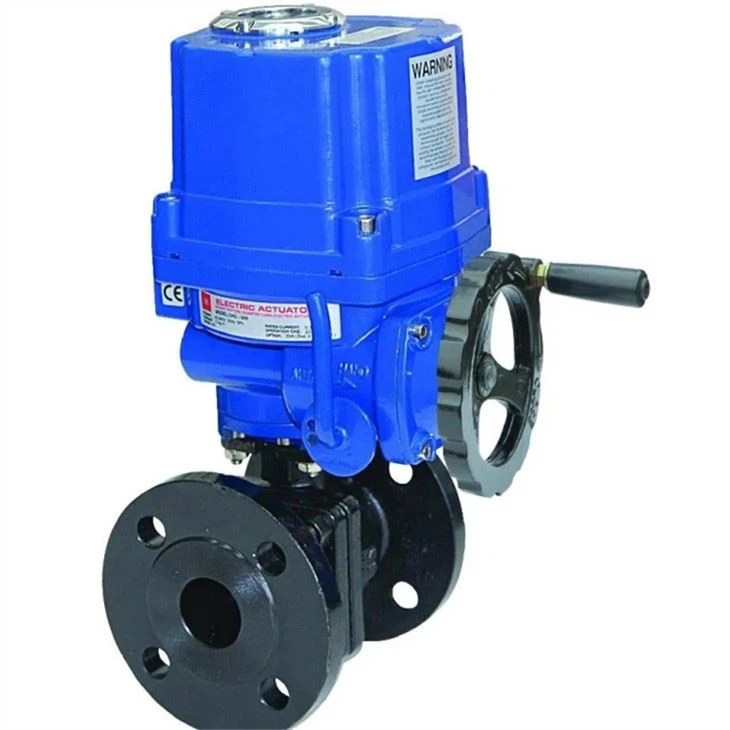

Jako wiodący dostawcaPneumatyczny trójproczny zawór kulowy, oferujemy również inne produkty zaworów o wysokiej jakości, takie jakPneumatyczna piłka wyłożona fluorami na zaworzeIElektryczna kula na zaworze. Nasze zawory są zaprojektowane i wyprodukowane w celu spełnienia najwyższych standardów jakości i niezawodności.

Jeśli jesteś zainteresowany naszymi produktami lub masz pytania dotyczące kontroli integralności zaworów, zapraszamy do skontaktowania się z nami w celu uzyskania zamówień i dalszych dyskusji. Nasz zespół ekspertów jest gotowy pomóc w znalezieniu odpowiednich rozwiązań zaworów dla twoich konkretnych potrzeb.

Odniesienia

• Kod kotła ASME i naczyń ciśnieniowych
• Standardy API (American Petroleum Institute) dla zaworów
• Standardy ISO (Międzynarodowa Organizacja Standaryzacji) związane z testowaniem zaworów
